什么样的直线栅尺才是你的选择？

2020-11-02

---

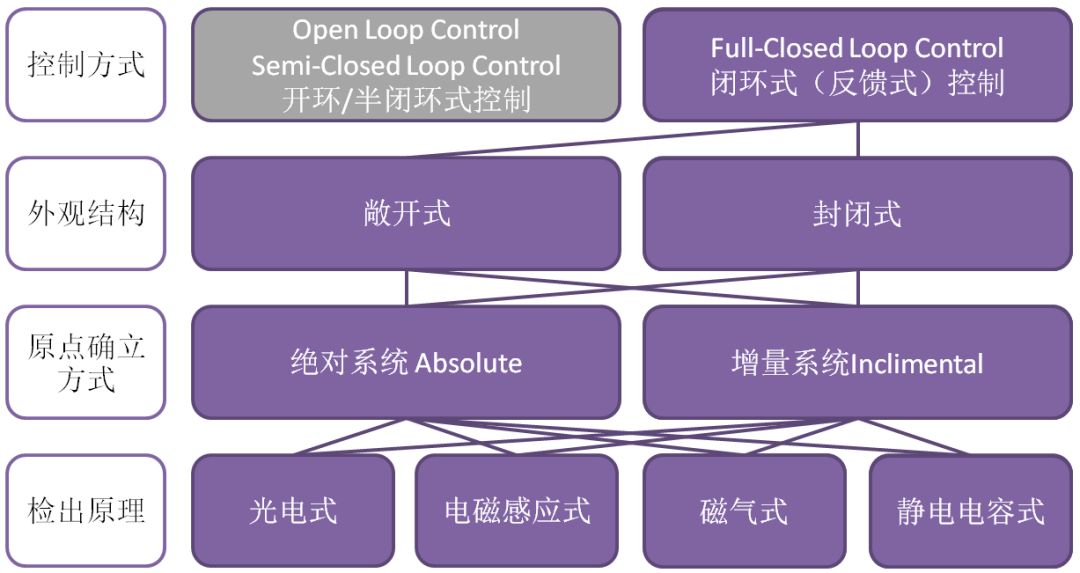

上期微信推文，我们介绍到了直线栅尺的分类（点击阅读），同时附以简图说明了直线栅尺根据控制方式、外观结构、原点确立方式及检出原理等可分为的多种类型。

分类如此“复杂”，怎样才能选择出最适合的那款栅尺呢？事实上，在了解栅尺的分类原则之后，这个问题也就迎刃而解了。

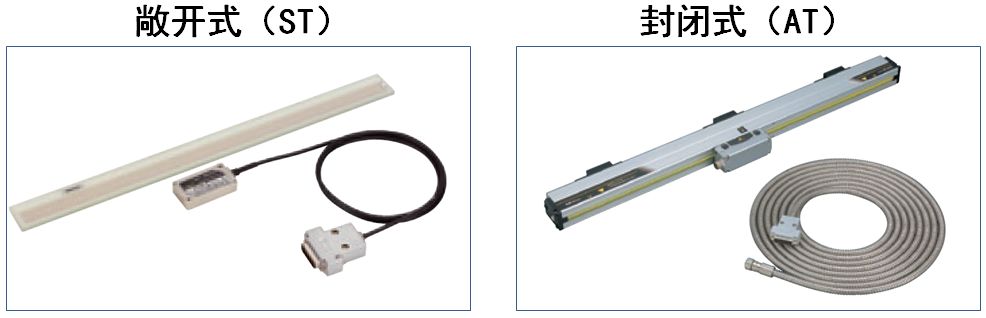

外观结构

外观结构

敞开式（ST型）：因其是开放式，所以对环境要求较高。多被应用于半导体、FPD相关设备、贴片机或是高精度机床等仪器。

封闭式（AT型）：通过框架保护标尺，因此拥有更优异的耐环境性。在使用过程中可有效地防尘、防切削液，被广泛应用于机床之中。

原点确立方式

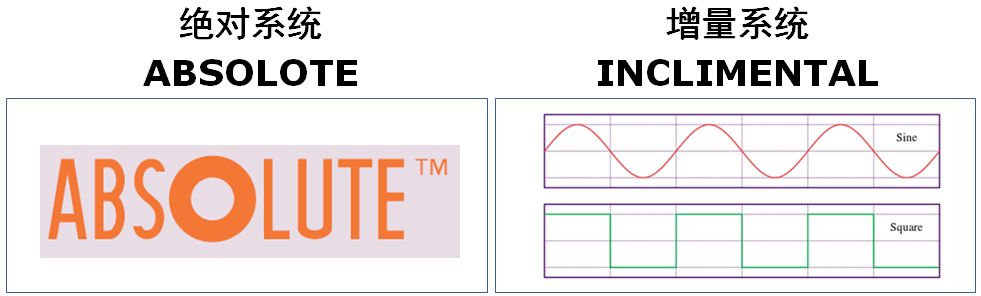

然而无论是敞开式还是封闭式，根据原点设置的不同又可分为绝对系统（ABS）型和增量系统（INC）型。

增量式（INC）直线栅尺因其价格较低而被广泛用在机床上，但随着用户对精度和效率的要求越来越高，绝对式（ABS）直线栅尺的需求（NC数控、线性编码器）越来越多。

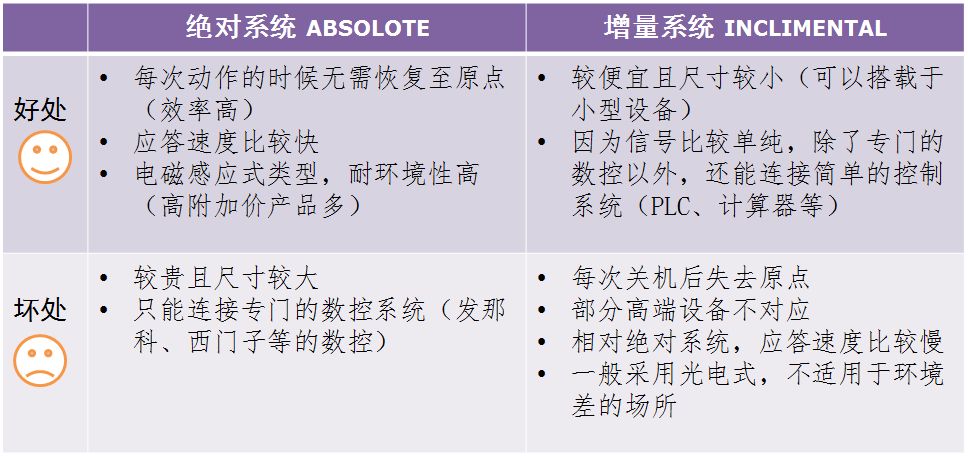

▲ABS和INC系统的比较▲

检测原理

根据检测原理的不同，直线栅尺又被分为光电式、静电电容式、磁气式、电磁感应式等。其中，光电式直线栅尺精度比较高，而电磁感应式直线栅尺精度虽不及光电式，但耐环境性更高。用户可以根据自己的实际需求情况选择最为适合的那款栅尺。

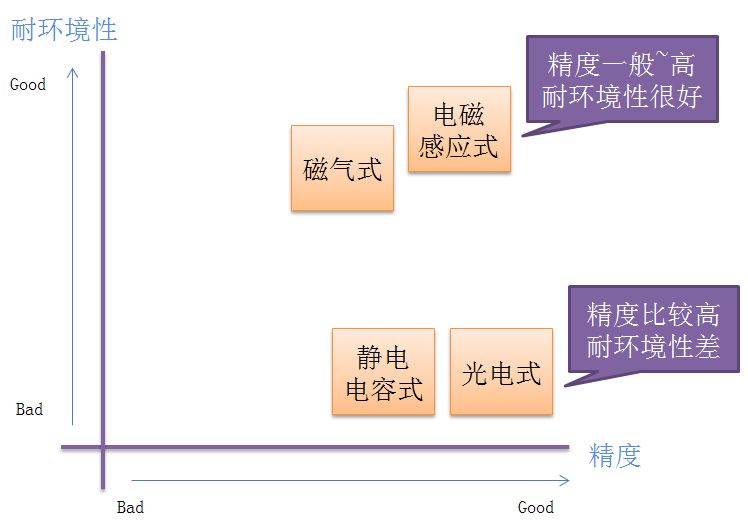

各种方式的耐环境性和精度比较

三丰直线栅尺的检测原理

01、透射型光电式栅尺的检测原理

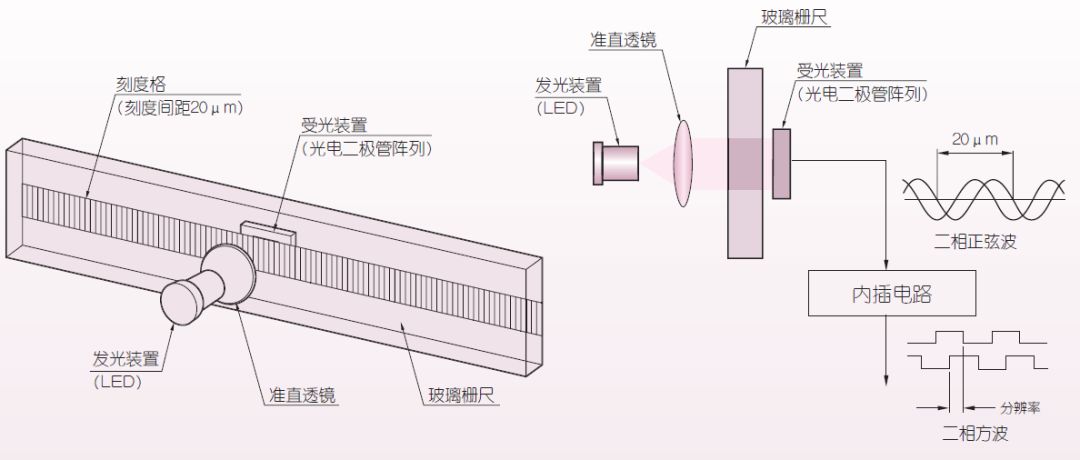

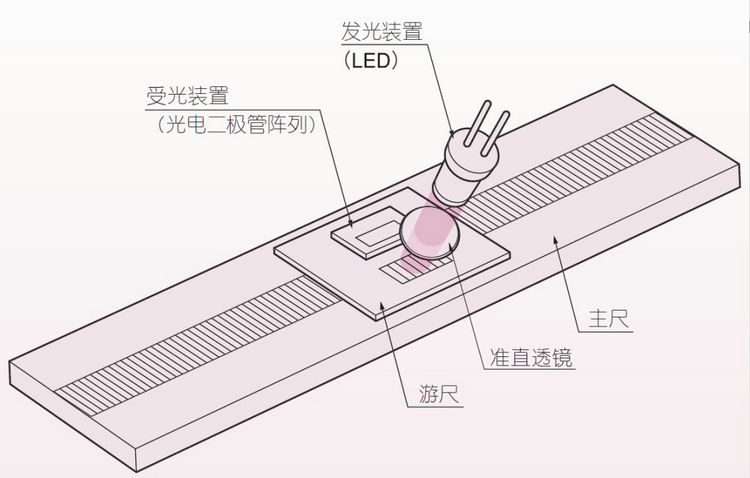

封闭式直线栅尺是以玻璃栅尺为长度基准，使用发光元件、受光装置，通过其刻度格检测光量变化并输出偏移量。将玻璃栅尺的透射光量变化转换为电信号的方式叫作透射型光电式。

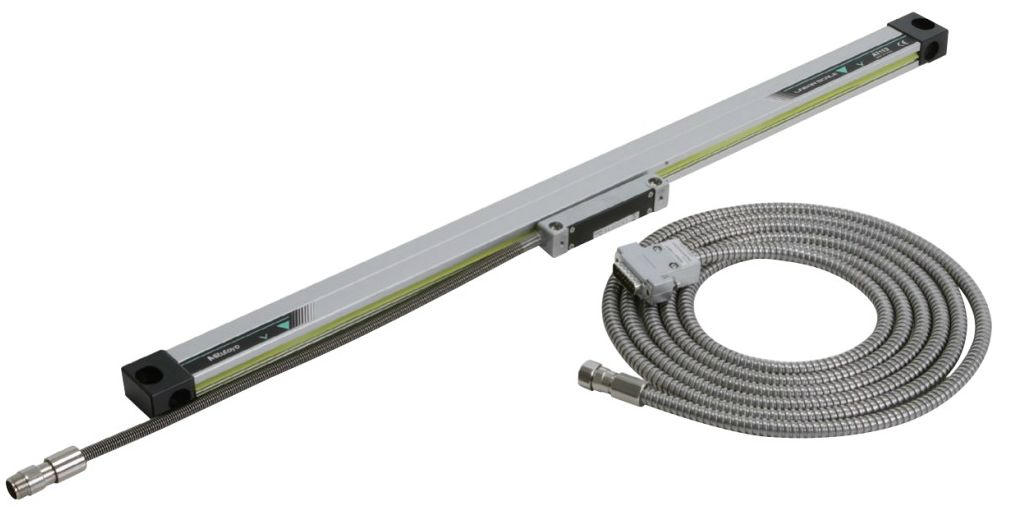

AT113 系列

■ 增量系统INC

■ 封闭式 光栅尺

■ 二相正弦波输出

02、反射型光电式栅尺的检测原理

光电式敞开式线性栅尺是使用发光元件、受光装置，通过玻璃栅尺的刻度格检测光量变化的偏移量。将玻璃栅尺的反射光量变化转换为电信号的方式叫作反射型光电式。

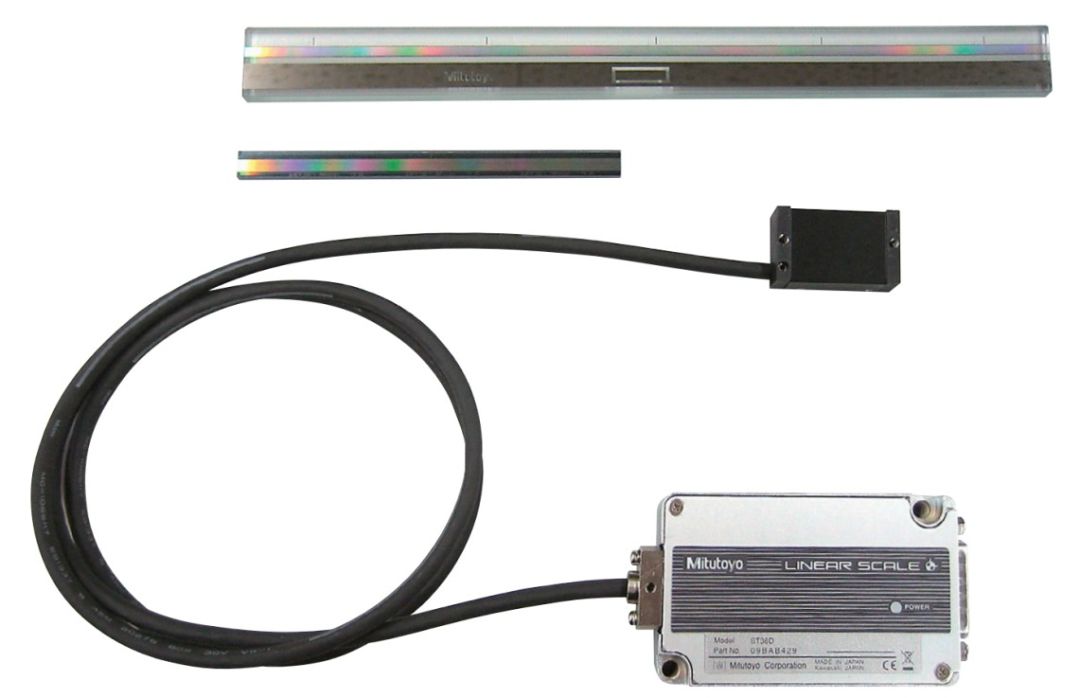

ST36系列

■ 增量系统

■ 敞开式 光栅尺

■ 二相正弦波/方波输出、差动1Vp-p正弦波输出

03、电磁感应式栅尺的检测原理

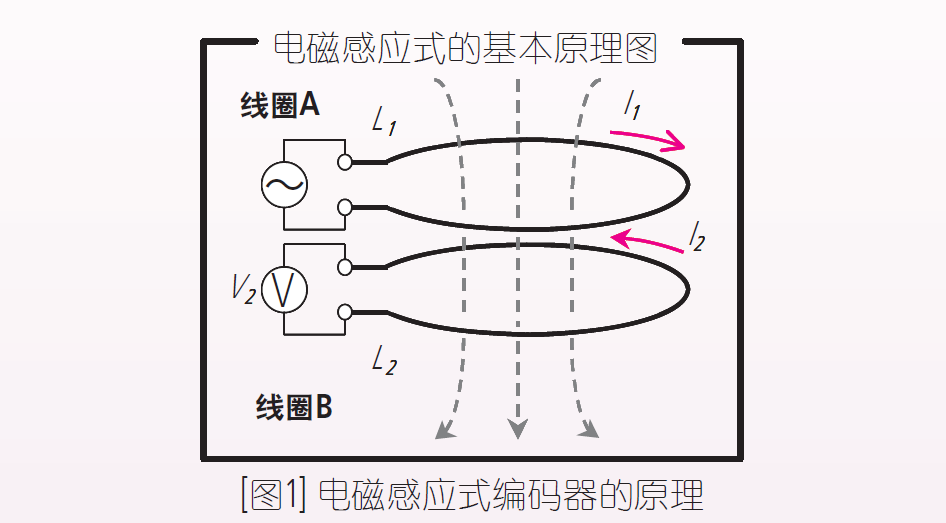

电磁感应如[图1]所示，是2个线圈相对放置时，向线圈A中通入随时间变化的电流Ι1后，在线圈A的周围产生磁通量，线圈B中沿抵消磁通量的方向产生感应电流Ι2的现象。

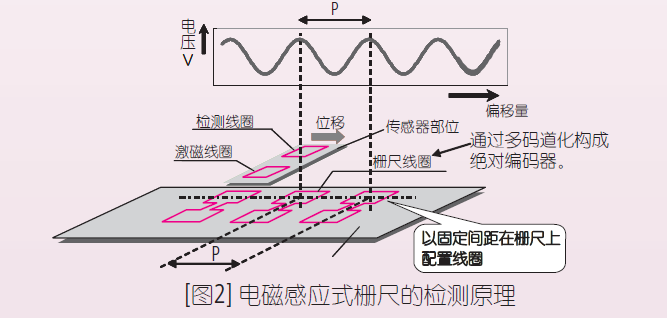

电磁感应式栅尺是利用电磁感应将偏移量转换为电信号。[图2]是检出器的概念图。

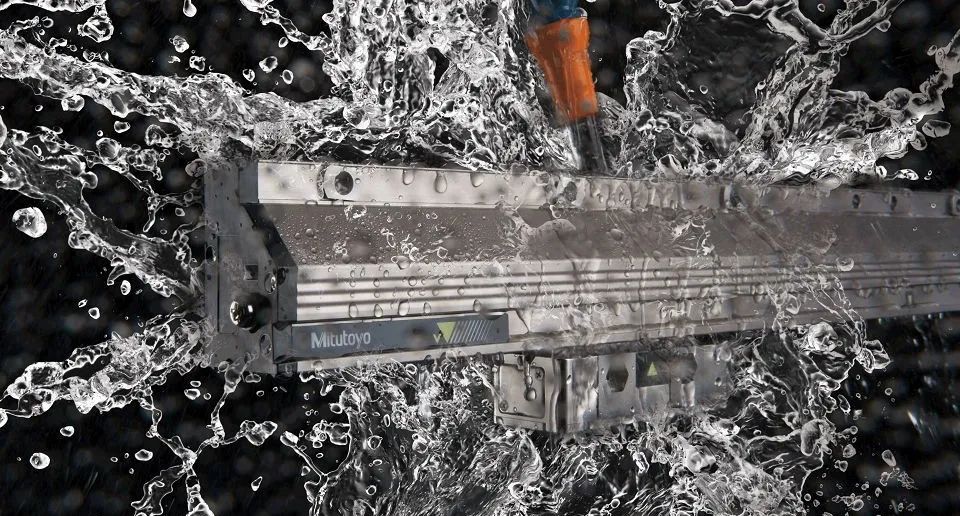

线圈间的导磁率在空气、水、油中基本无差别，
因此电磁感应式传感器具备出色的耐水性、耐油性

ABS AT1100系列

■ 绝对系统

■ 封闭式 电磁感应式栅尺

■ 高耐振动、耐冲击性，现场对应型

04、双远心光学系统的原理

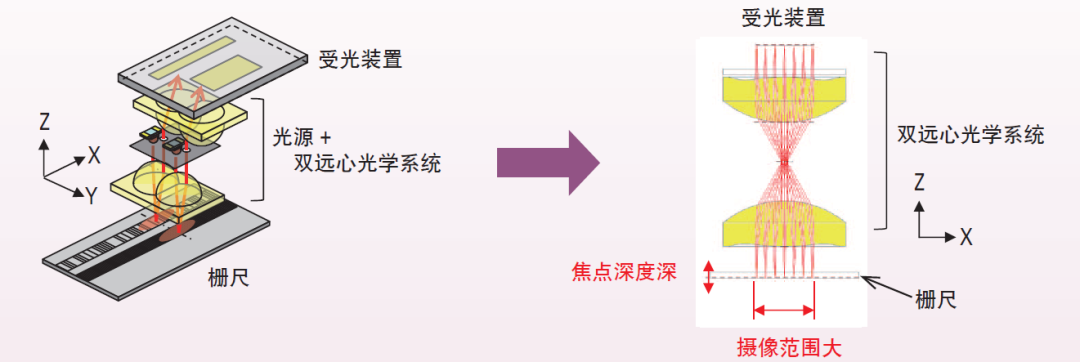

两侧配备摄像光学系统的光电式线性编码器，两侧的远心摄像光学系统以图像形式捕捉栅尺刻度，使用受光装置检测移动量的方式叫做双远心光学系统。

两侧采用远心摄像光学系统，提高了编码器的稳定性，焦点深度更大，扩大了GAP变化容许范围(栅尺波纹度、载物台的姿态变化、检出器的安装容许范围等)，同时摄像范围大，扩大了对于栅尺脏污和微小伤痕等的容许程度。

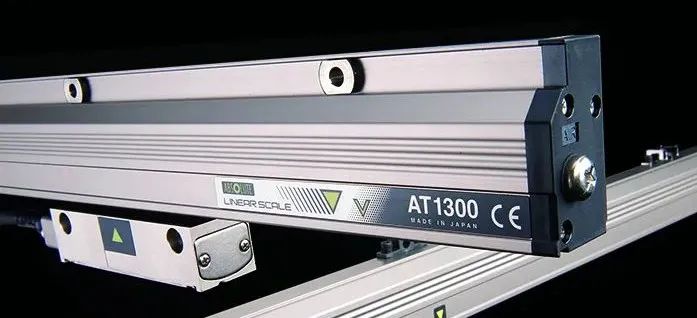

ABS AT1300系列

■ 绝对系统

■ 封闭式 光栅尺

■ 高精度&出色耐环境性

直线栅尺的选型指南为您介绍到这里了，如您需要了解更多资讯请联系大虹业务人员
