汽车行业解决方案—新能源汽车测量

新能源汽车用测量解决方案 作为解决环境污染和能源供应问题的王牌，全世界汽车行业正在加速向以电 动汽车为代表的新能源汽车转变。 因此需要开发和制作以往汽油车和柴油车没有的新装置和零件。这些装置和零件测量的重要性也日益突出。 在这一背景下，下面将对约5000款三丰的精密测量设备中，可以为新能源汽车的产品制造提供部分的技术和解决方案进行介绍。

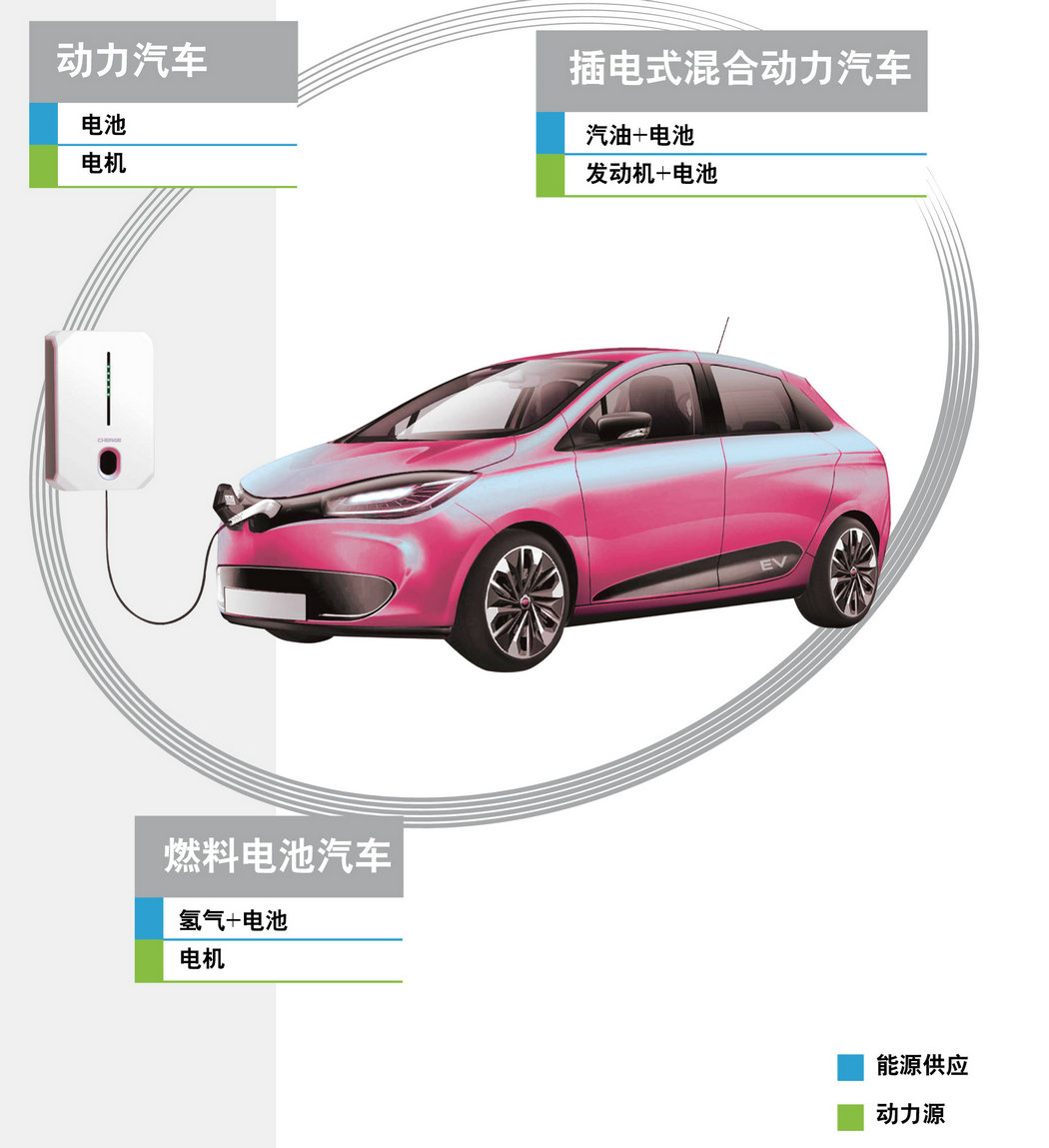

新能源汽车的分类 电动汽车 电池 电机 插电式混合动力汽车 汽油+电池 发动机+电机 燃料电池汽车 氢气+电池 电机 为新能源汽车的开发，生产提供现场支持的三丰精密测量仪器

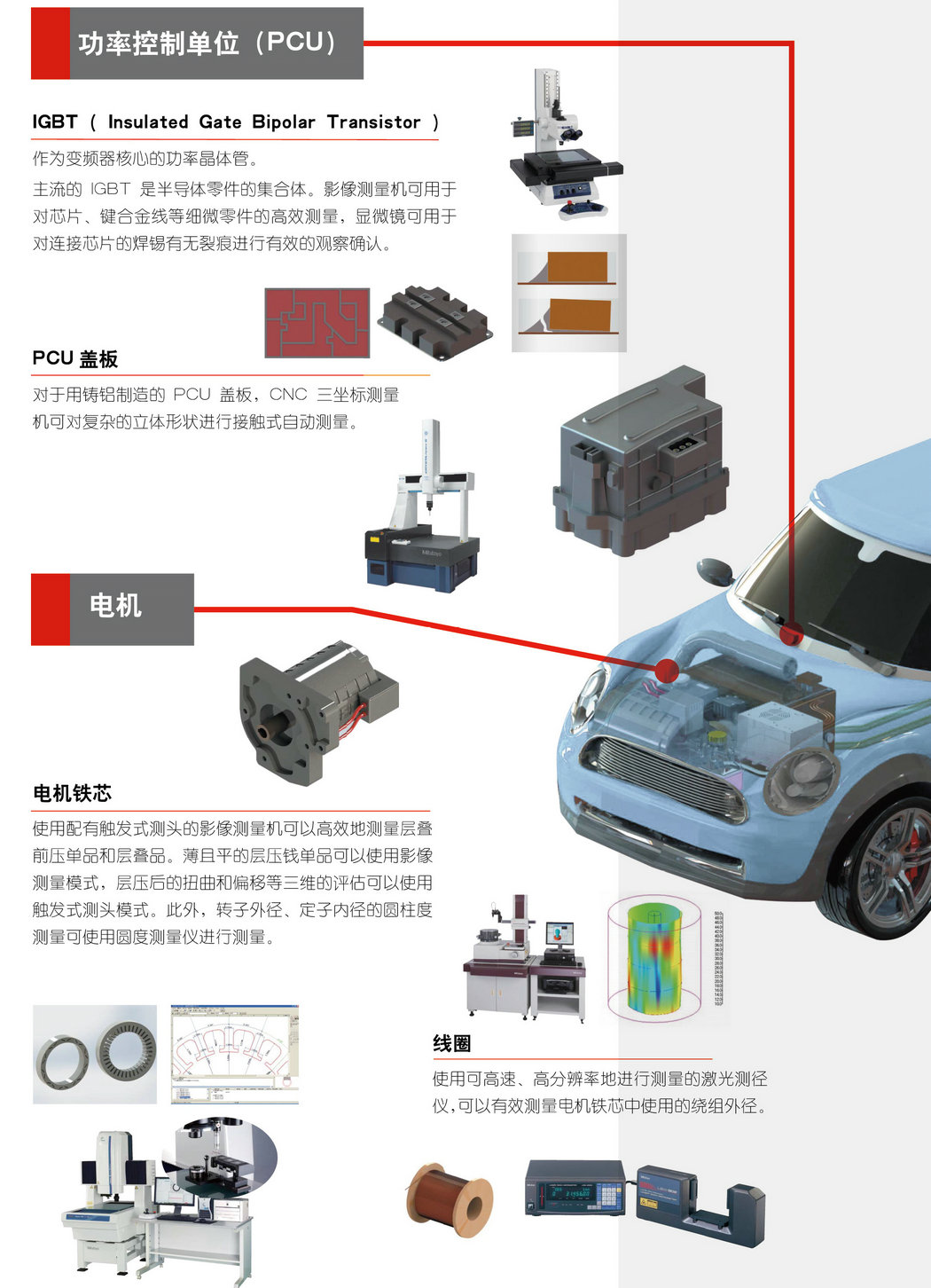

功率控制单元（PCU）

IGBT（Insulated Gate Bipolar Transistor）

作为变频器核心的功率晶体管。 主流的IGBT是半导体零件的集合体。影像测量机可用于对芯片、键合金线等细微零件的高效测量，显微镜可用于对连接芯片的焊锡有无裂痕进行有效的观察确认。

PCU盖板

对于用铸铝制造的PCU盖板，CNC三坐标测量机可对复杂的立体形状进行接触式自动测量。

电机

电机铁芯

使用配有触发式测头的影像测量机可以高效地测量层叠前冲压单品和层叠品。薄且平的层压前单品可以使用影像测量模式、层压后的扭曲和偏移等三维的评估可以使用触发式测头模式。此外，转子外径、定子内径的圆柱度测量可使用圆度测量仪进行测量。

线圈

使用可高速、高分辨率地进行测量的激光测径仪，可以有效测量电机铁芯中使用的绕组外径。

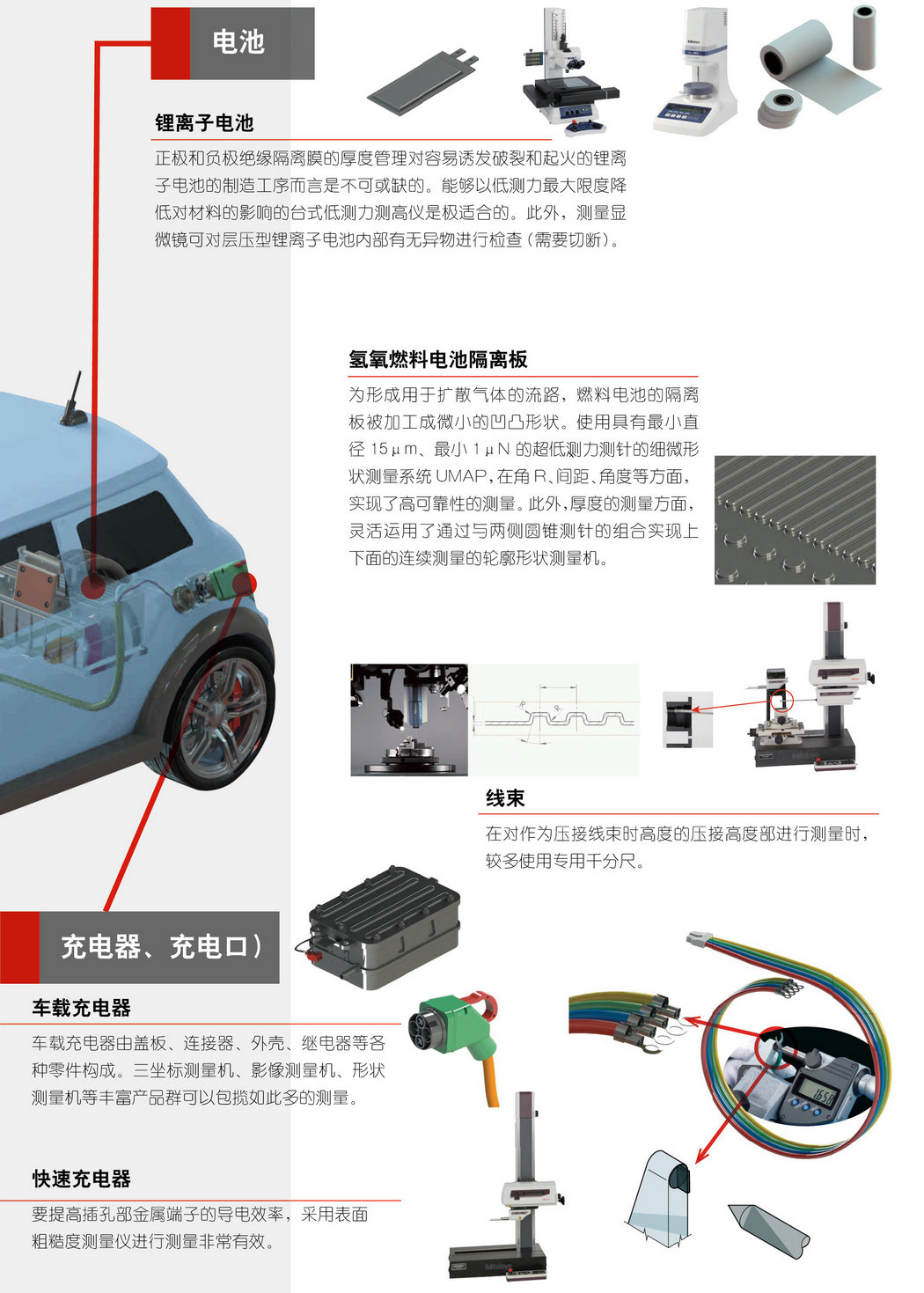

电池

锂离子电池

正极和负极绝缘用隔离膜的厚度管理对容易诱发破裂和起火的锂离子电池的制造工序而言是不可或缺的。能够以低测力最大限度降低对材料的影响的台式低测力测高仪是最适合的。此外，测量显微镜可对层压型锂离子电池内部有无异物进行检查（需要切断）。

氢氧燃料电池隔离板

为形成用于扩散气体的流路，燃料电池的隔离板被加工成微小的凹凸形状。使用具有最小直径15um、最小1uN的超低测力测针的细微形状测量系统UMAP，在角R、间距、角度等方面，实现了高可靠性的测量。此外，厚度的测量方面，灵活运用了通过与两侧圆锥测针的组合实现上下面的连续测量的轮廓形状测量机。

线束

在对作为压接线束时高度的压接高度部进行测量时，较多使用专用千分尺。

充电器、充电口

车载充电器

车载充电器由盖板、连接器、外壳、继电器等各种零件构成。三坐标测量机、影像测量机、形状测量仪等三丰的丰富产品群可以包揽如此多的测量。

快速充电器

要提高插孔部金属端子的导电效率，采用表面租糙度测量仪进行测量非常有效。

---
